Modulo per controllo remoto centrali antintrusione
Manuale uso e installazione
Avvertenze generali
LEGGERE ATTENTAMENTE E CONSERVARE QUESTE AVVERTENZE
L’installazione, la programmazione, la messa in servizio e la manutenzione devono essere effettuate da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Togliere sempre l’alimentazione elettrica durante le operazioni di pulizia o di manutenzione.
Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato. Ogni altro uso è da considerarsi pericoloso.
Il costruttore non può comunque essere considerato responsabile per eventuali danni derivante da usi impropri, erronei ed irragionevoli.
Il prodotto è conforme alle direttive di riferimento vigenti.
Dismissione e smaltimento: non disperdere nell’ambiente l’imballaggio e il dispositivo alla fine del ciclo di vita, ma smaltirli seguendo le norme vigenti nel paese di utilizzo del prodotto. I componenti riciclabili riportano simbolo e sigla del materiale.
I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITENERSI SUSCETTIBILI DI MODIFICA IN QUALSIASI MOMENTO E SENZA OBBLIGO DI PREAVVISO.
INTRODUZIONE

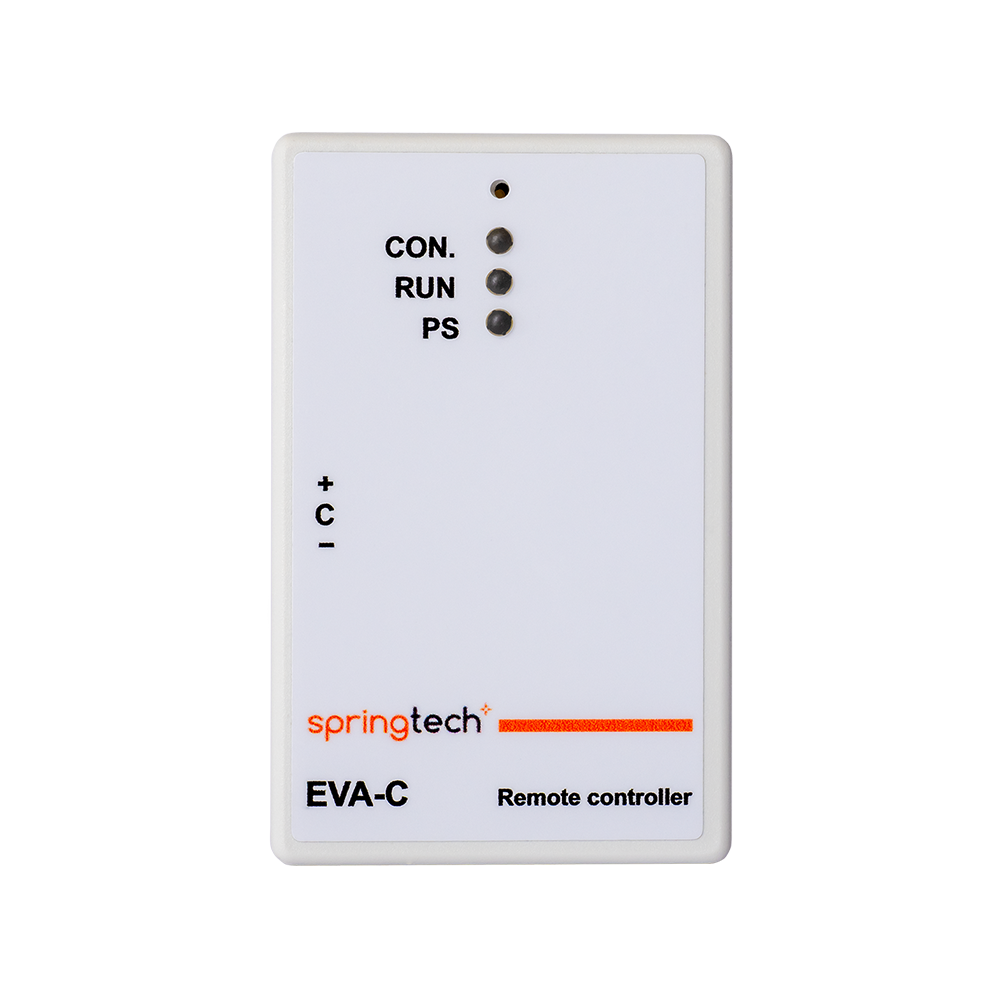

EVA-C è un dispositivo alloggiato in un pratico contenitore posizionabile nel locale tecnico oppure su un mobile, che si collega al cloud tramite il Wi-Fi di casa e permette il controllo remoto di una qualsiasi centrale antintrusione. EVA-C, in abbinamento alla scheda I/O EVA-M, permette di aggiornare qualsiasi impianto antintrusione introducendo le funzionalità di trasmissione allarmi, ascolto ambientale e controllo remoto tramite l’APP myEVA.
REQUISITI DI SISTEMA
• Router WIFI
• Smartphone con sistema operativo Android o iOS
• Connessione internet banda larga (se non presente utilizzare un modem 4G *)
*Qualora sia necessario l’uso di un modem 4G si consiglia il modello tp-link 7350 o equivalente. Nel caso invece sia necessario aumentare la portata wifi, si consiglia il range extender tp-link modello TL-WA854RE o equivalente. Dispositivi testati dai nostri laboratori.
Scheda I/O EVA-M
La scheda I/O EVA-M con 4 ingressi e 4 uscite digitali permette, tramite un semplice cablaggio a 3 fili, il collegamento tra EVA-C e una centrale antintrusione.
Tramite l’App myEVA consente di attivare e disattivare da remoto la centrale e di ricevere gli stati e le notifiche di allarme.
Caratteristiche tecniche
- Alimentazione 12Vdc da centrale
- Assorbimento max 20mA
- 4 ingressi digitali 0-15Vdc
- 4 uscite digitali 12Vdc 20mA
- 8 dip-switch per predisposizione funzionamento ingressi e uscite
- Collegamento seriale con la scheda EVA-C, distanza max 50m usando cavo schermato 3×0,25 mm2 o superiore
- Dimensioni: 41(H)x71(L)x23(P)
| Morsetto | Descrizione |
|---|---|
| + | Positivo alimentazione per EVA-C |
| C | Collegamento seriale per EVA-C |
| – | Negativo alimentazione per EVA-C |
| I1 | Allarme tecnico |
| I2 | Stato impianto |
| I3 | Allarme generale |
| I4 | Segnalazione di guasto |
| +12V | Positivo alimentazione dalla centrale di allarme |
| +12V | Positivo alimentazione per eventuali carichi ausiliari |
| – | Negativo alimentazione dalla centrale di allarme |
| – | Negativo alimentazione dalla centrale di allarme |
| O1 | Inserimento centrale (stabile) |
| O2 | Disinserimento centrale (stabile) |
| O3 | Inserimento centrale (impulsivo) |
| O4 | Disinserimento centrale (impulsivo) |

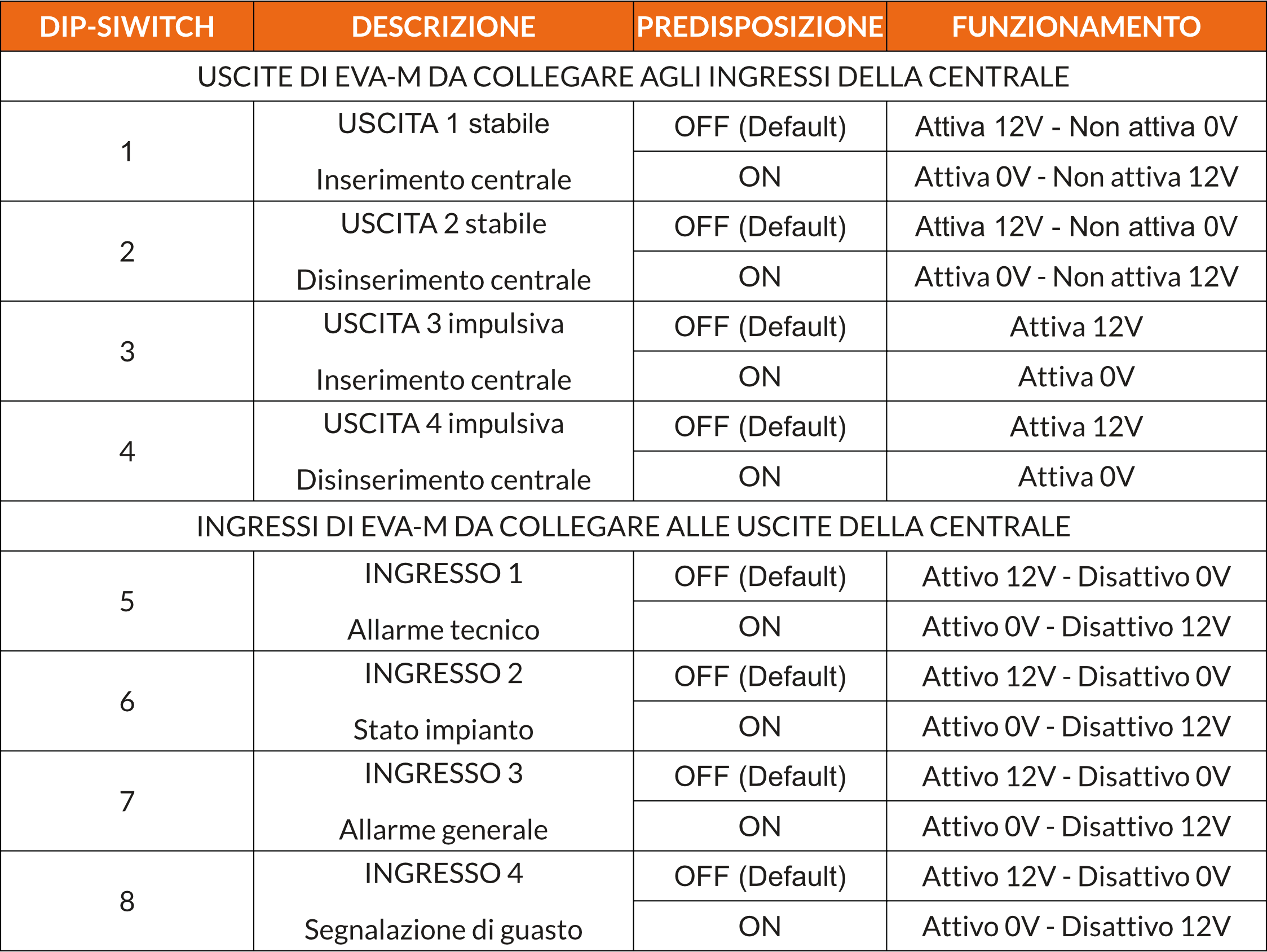

Predisposizione dip-switch
I dip-switch determinano la logica di funzionamento (positiva o negativa) degli ingressi e delle uscite.
Predisporre gli stessi in base al funzionamento degli ingressi e delle uscite della centrale da controllare, secondo quanto indicato nella seguente tabella.

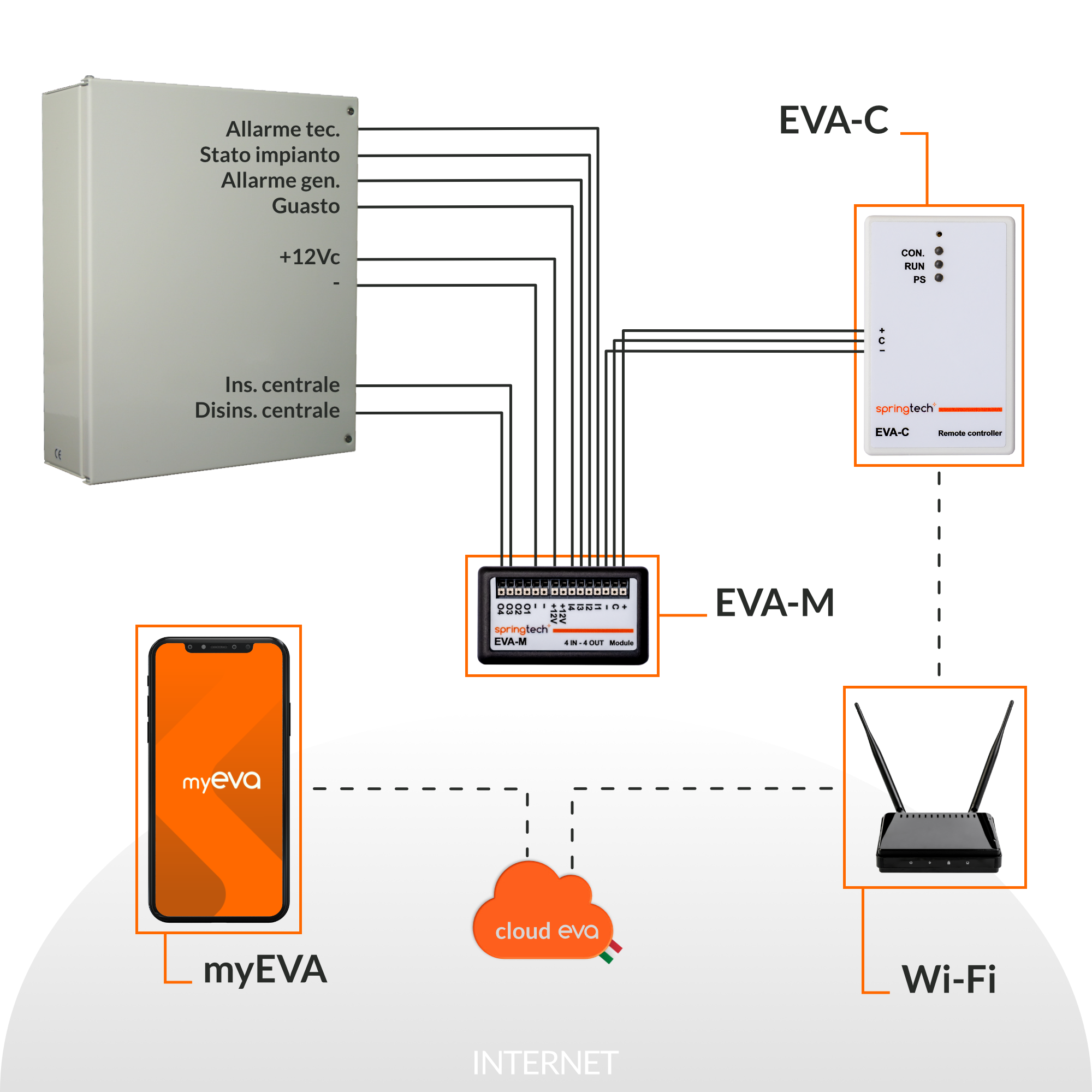

COLLEGAMENTO DI EVA-C AD UNA CENTRALE ANTINTRUSIONE TRAMITE LA SCHEDA I/O EVA-M

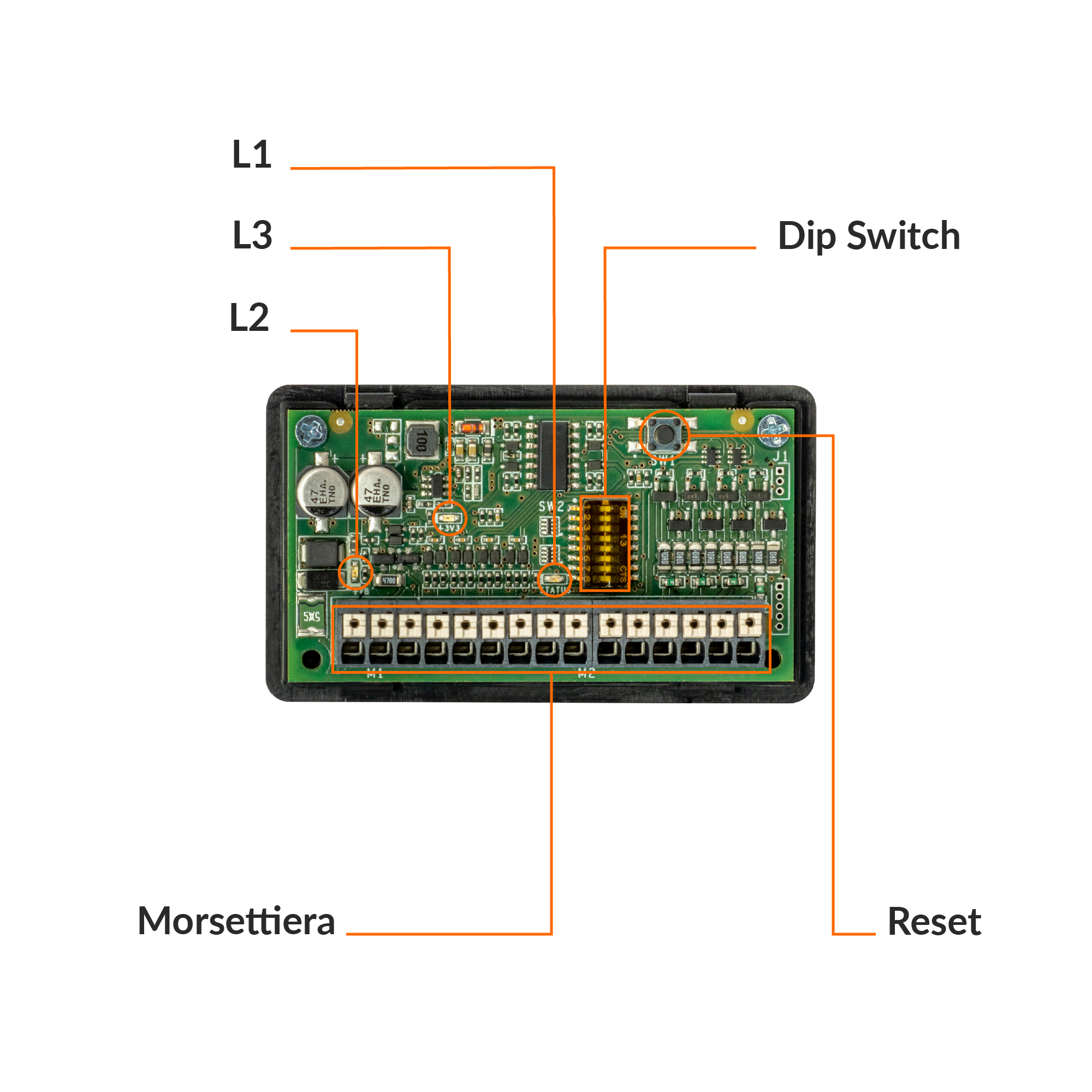

Installare EVA-M all’interno della centrale utilizzando l’apposito supporto in bi-adesivo fornito di serie ed effettuare i collegamenti con la centrale con riferimento allo schema e alla tabella riportata nel paragrafo “Vista interna e connessioni”.
Utilizzando la scheda EVA-M come indicato, le funzionalità introdotte, sono le seguenti:
-
Tramite l’App myEVA, da remoto è possibile inserire/disinserire la centrale e verificarne lo stato.
-
In caso di allarme generale, guasto in centrale, allarme tecnico, EVA-C trasmette le relative notifiche all’utente
-
Grazie al microfono previsto a bordo, è possibile effettuare l’ascolto ambientale della zona dove il dispositivo EVA-C è installato.
Questa soluzione permette di aggiornare impianti di allarme esistenti, inserendo le funzionalità di trasmissione allarmi, ascolto ambientale e controllo remoto da cloud tramite App.
Per la configurazione del sistema e l’uso della App myEVA vedere manuale EVA-C.
CONFIGURAZIONE
1) Scaricare l’App myEva, disponibile gratuitamente su App Store o Google Play.

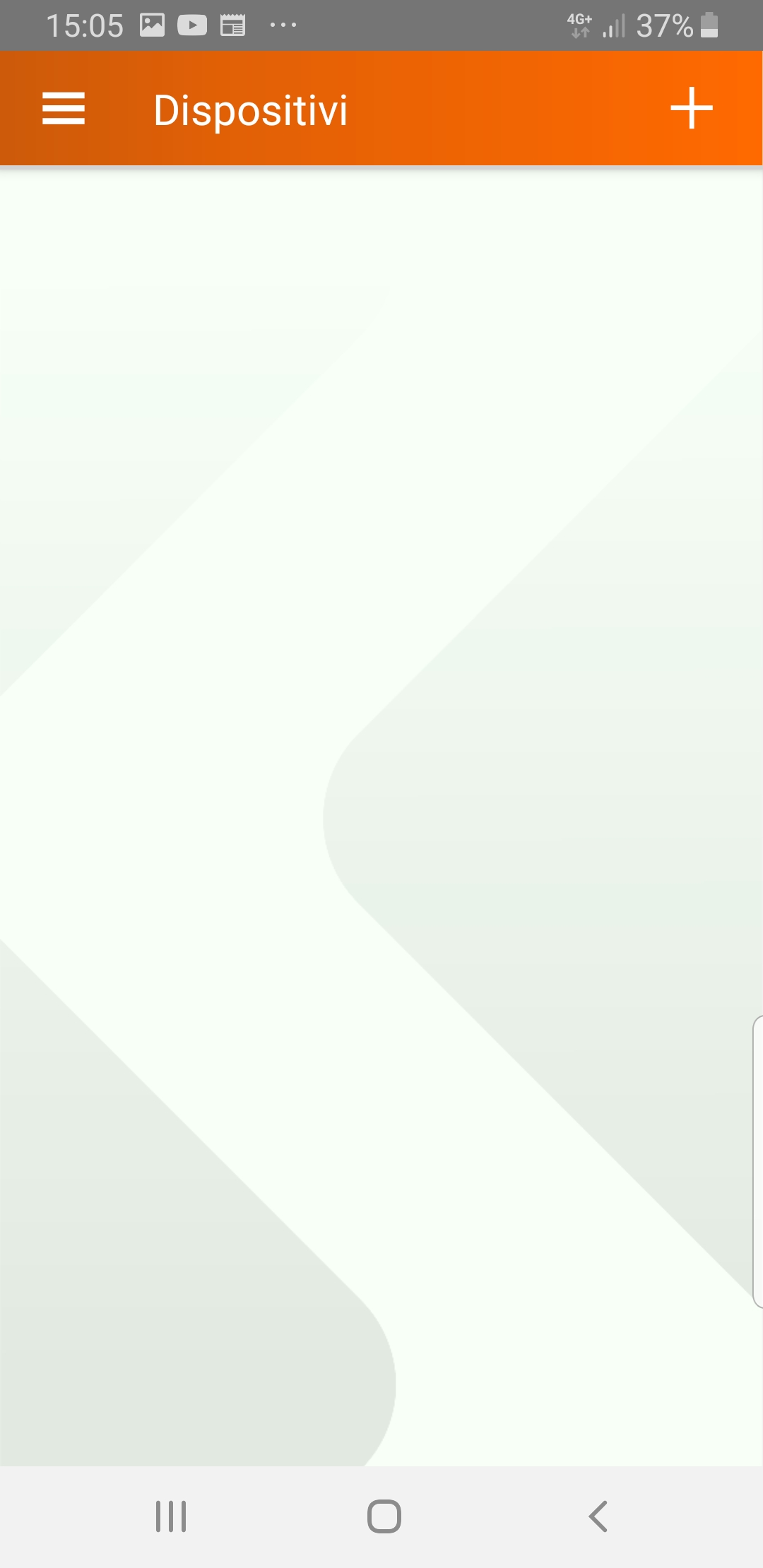

2) Aprire L’APP MyEva. Dalla pagina principale premere il simbolo + (in alto a destra).
3) Attivare la connessione Bluethooth sullo smartphone e posizionarsi ad una distanza inferiore a 5 m da EVA-C. Premere il simbolo del Bluetooth.

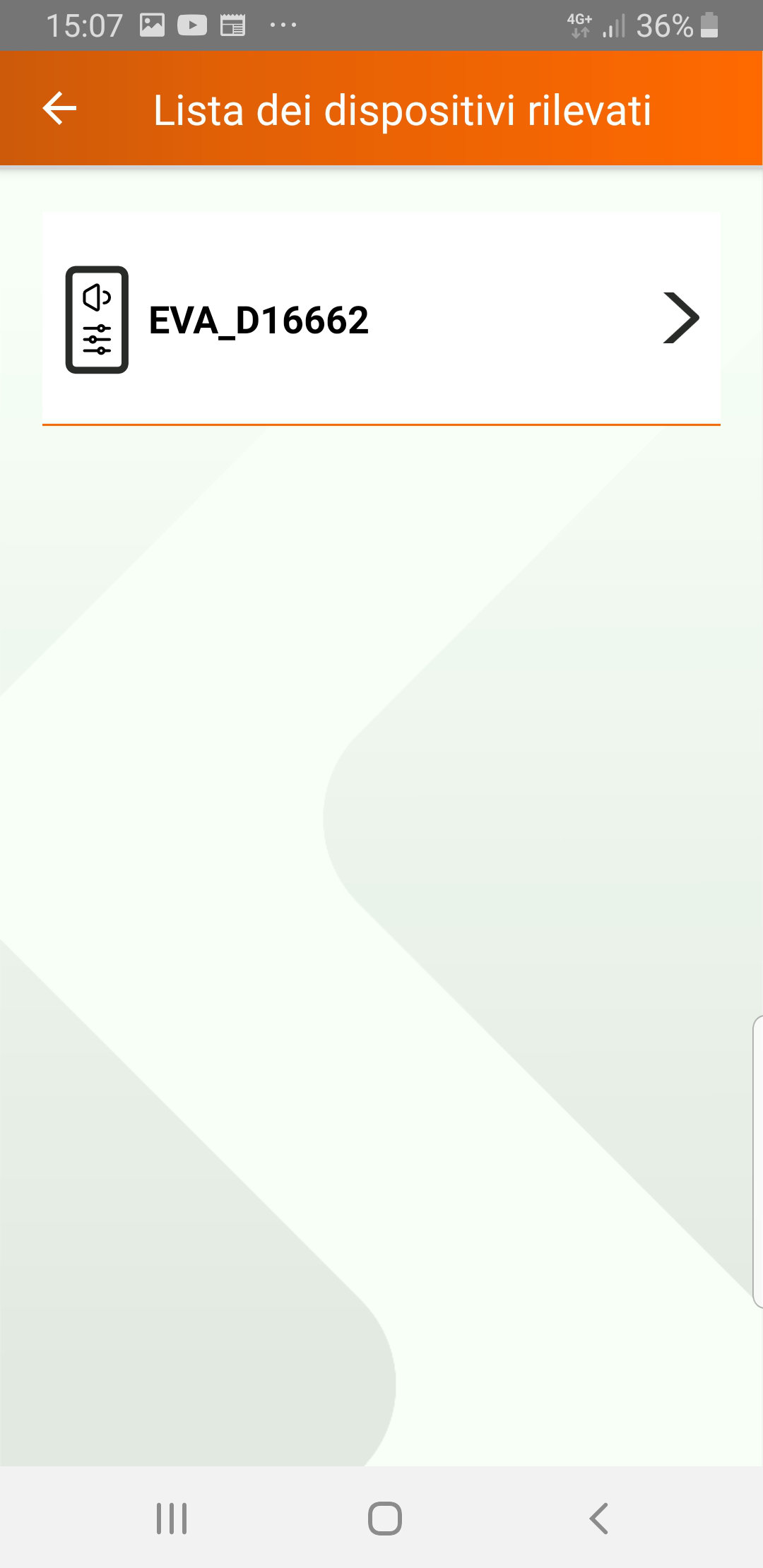

4) L’App cerca i dispositivi disponibili in portata e li riporta nella pagina principale. In parte al dispositivo rilevato viene indicato il codice identificativo (ID) riportato nella confezione del prodotto.

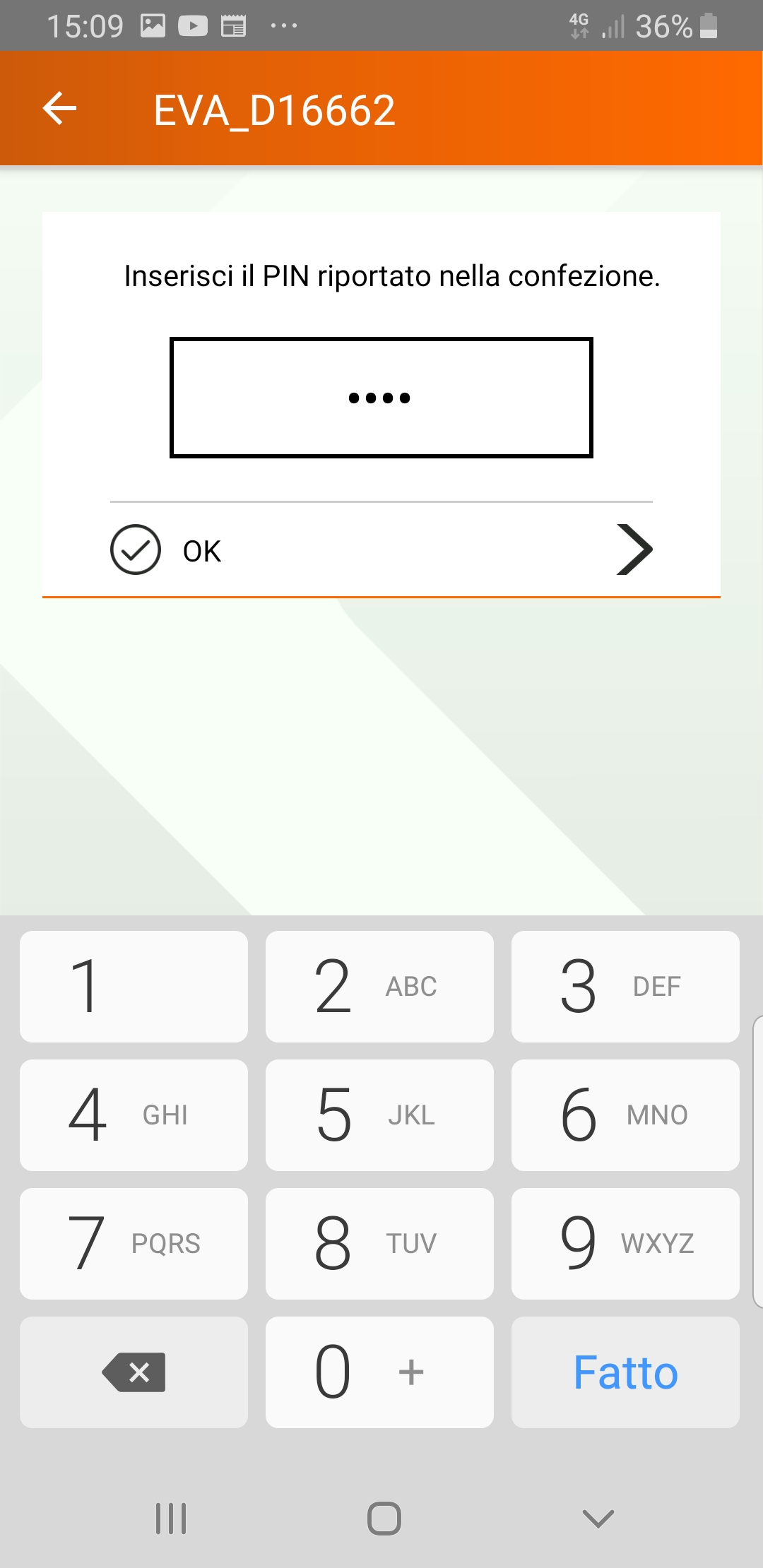

5) Selezionare il dispositivo da configurare (nell’esempio EVA_D16662). Viene richiesto il PIN del dispositivo. Inserire il PIN (riportato nella confezione del prodotto) e premere sul simbolo “>”.

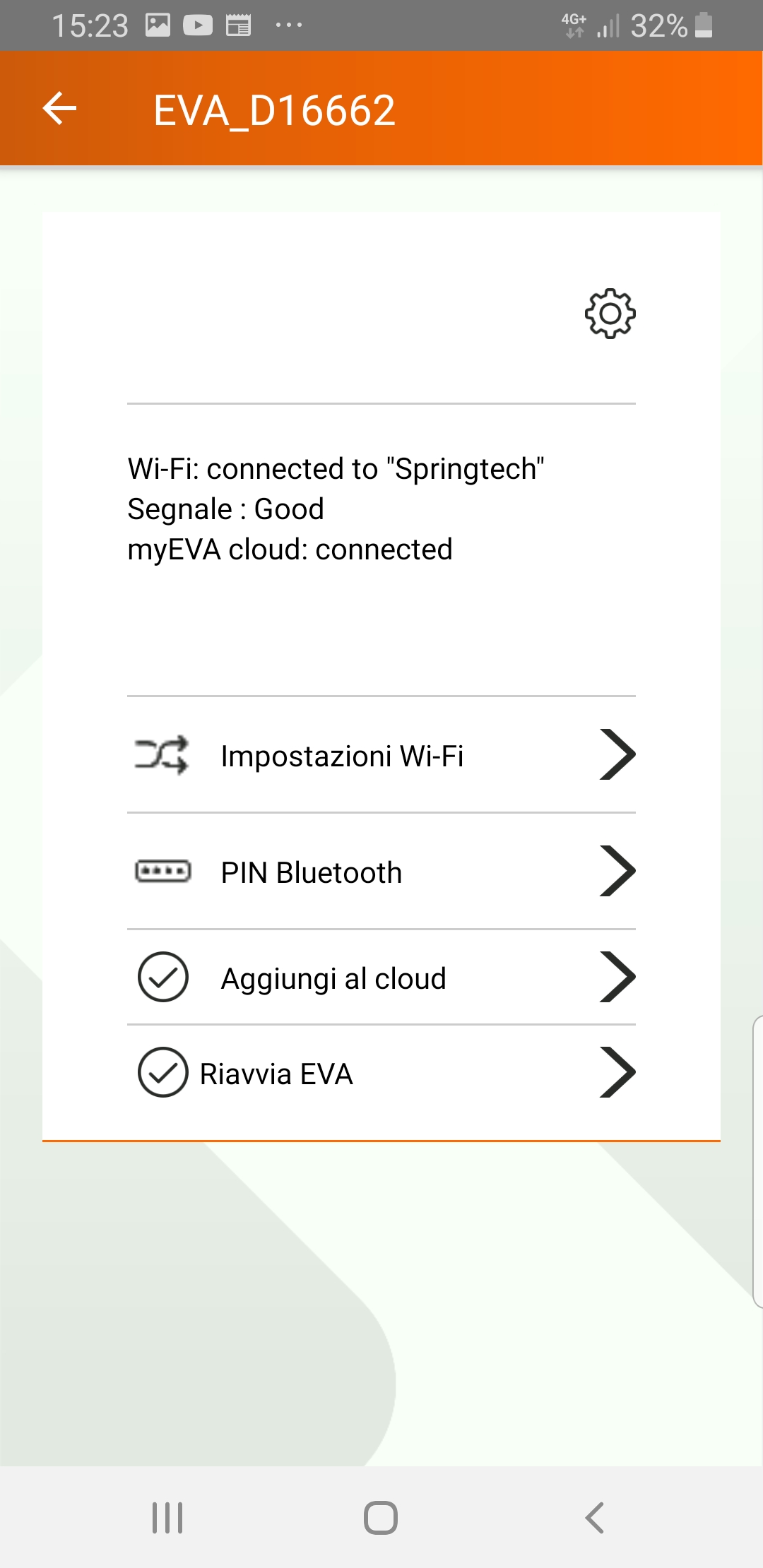

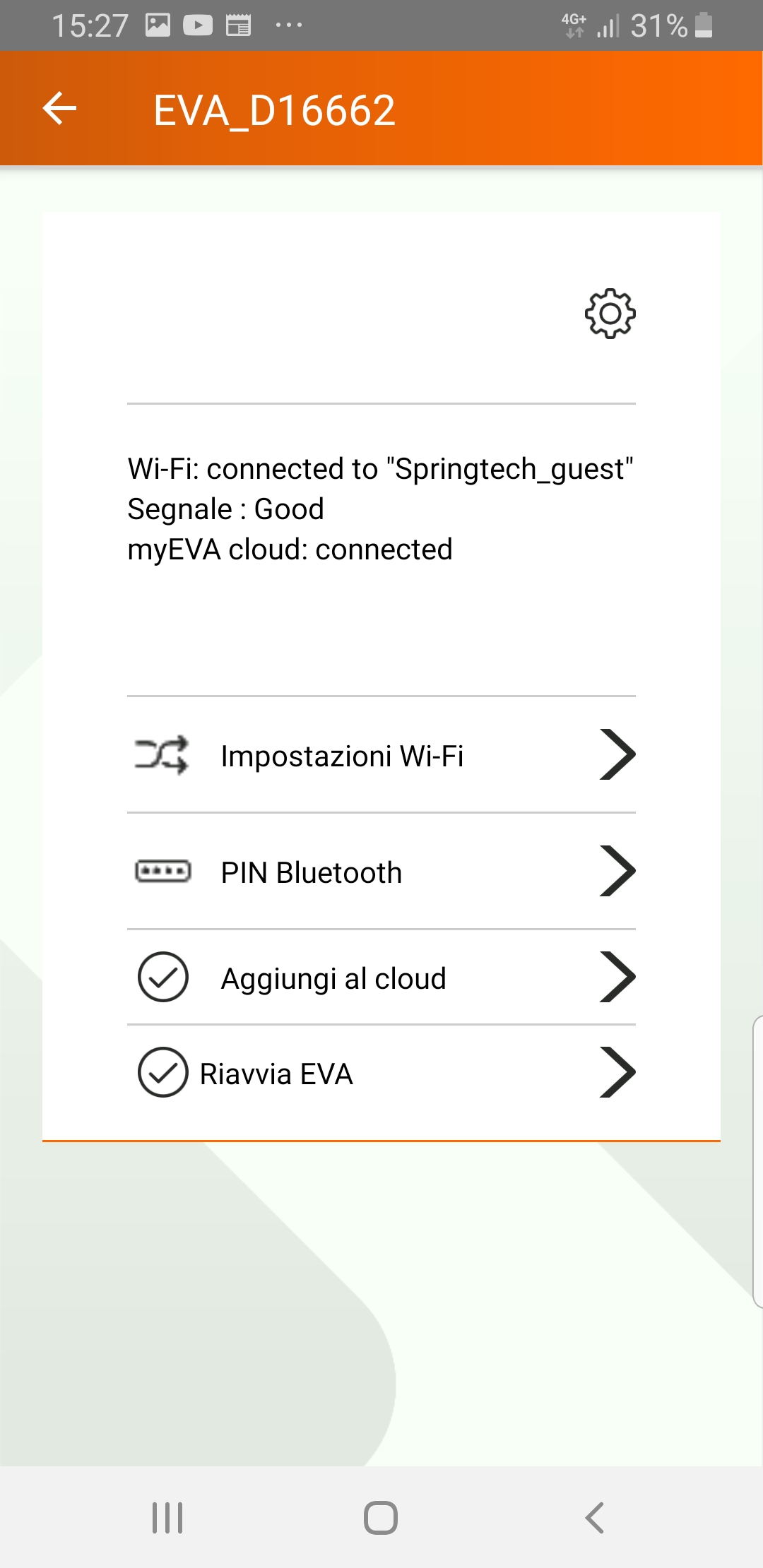

6) A questo punto l’APP presenta il menù Impostazioni”.
7) Selezionare “Impostazioni WiFi”.

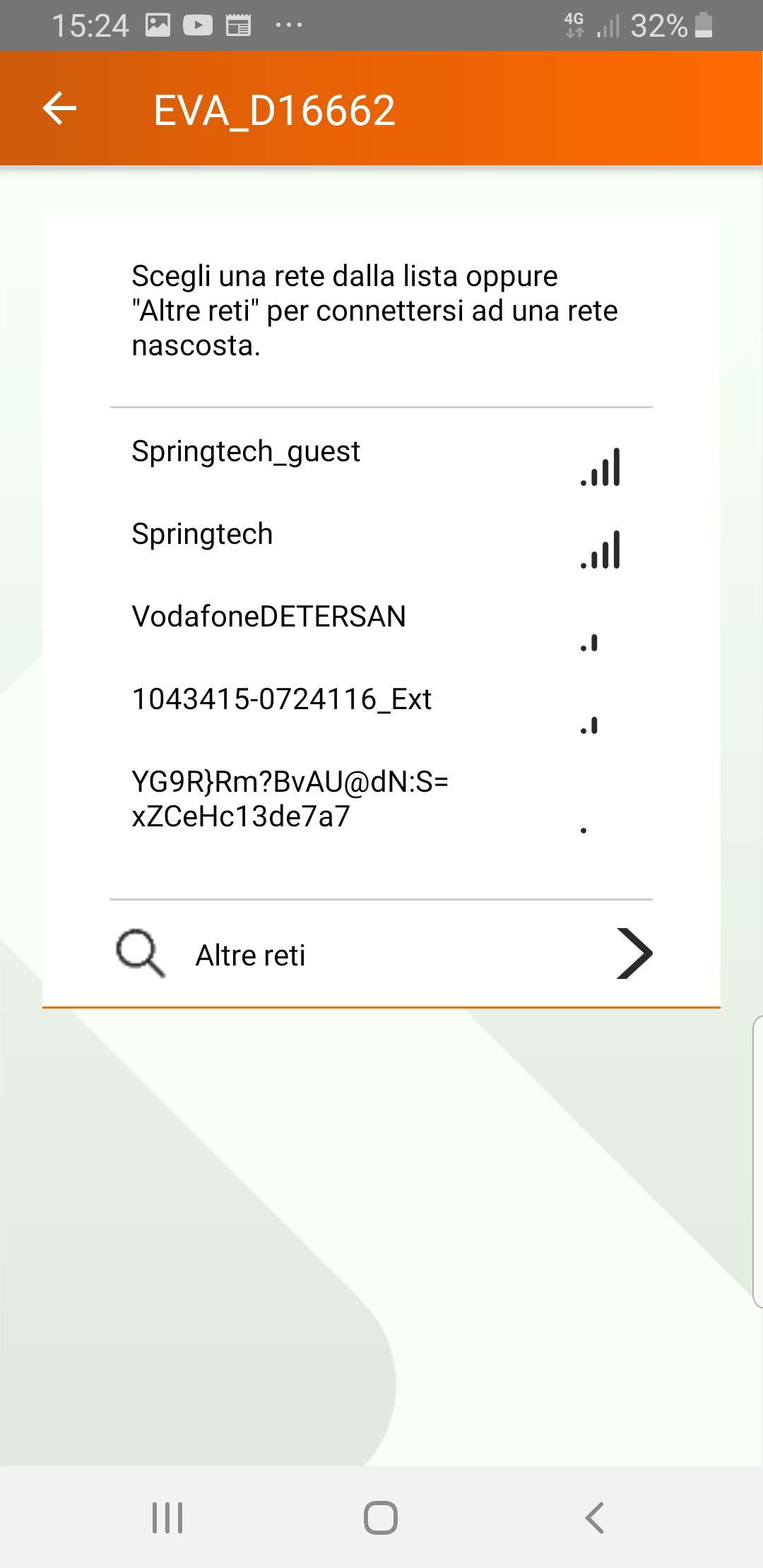

8) Scegliere la rete desiderata e inserire la relativa password.
9) Verificare la connessione alla rete desiderata e selezionare “Aggiungi al cloud”. Successivamente L’APP torna alla lista dispositivi. EVA-C è pronta all’uso.
Per autorizzare un altro utente con un altro smartphone utilizzare EVA-C, procedere nel seguente modo:

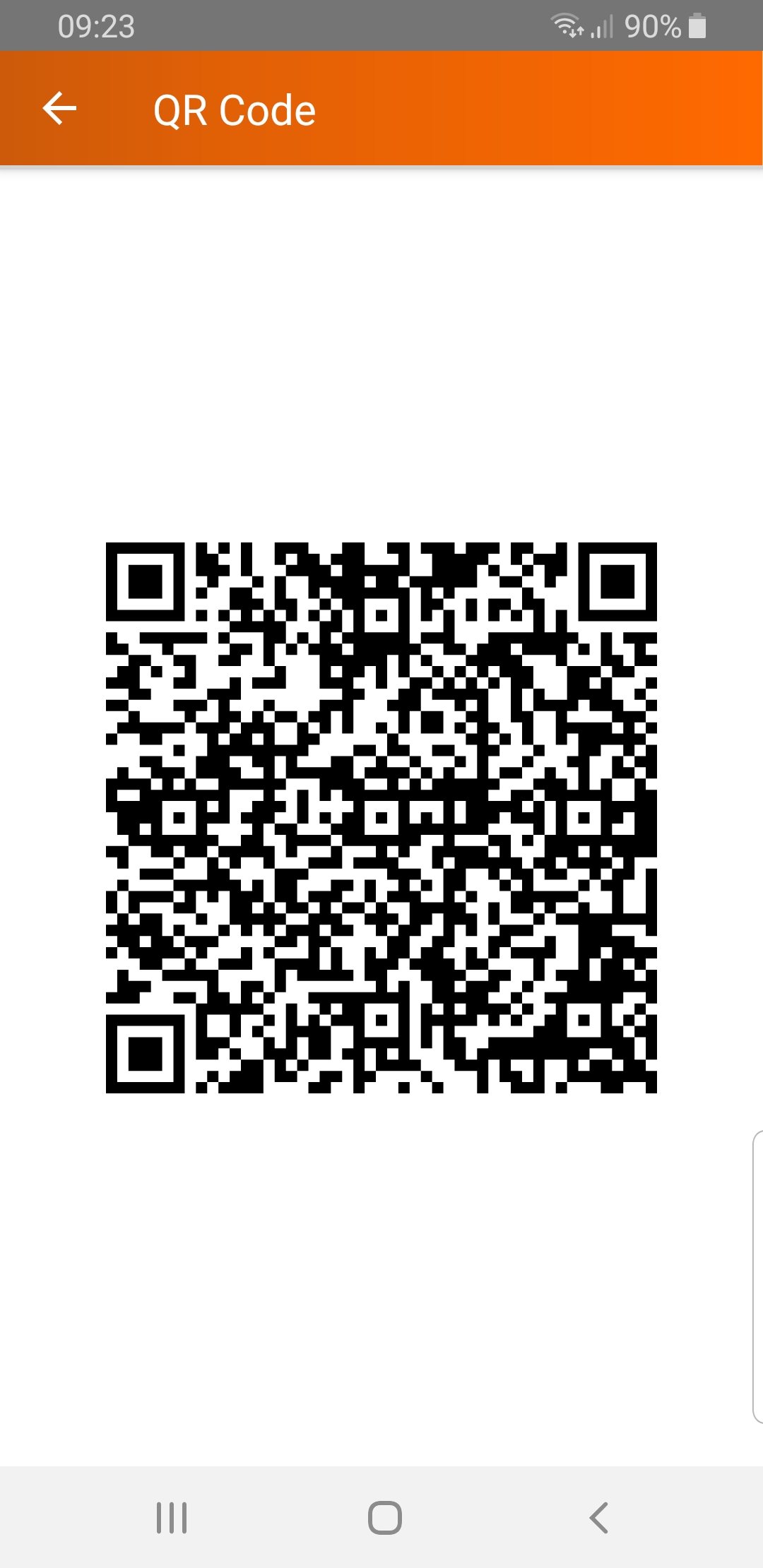

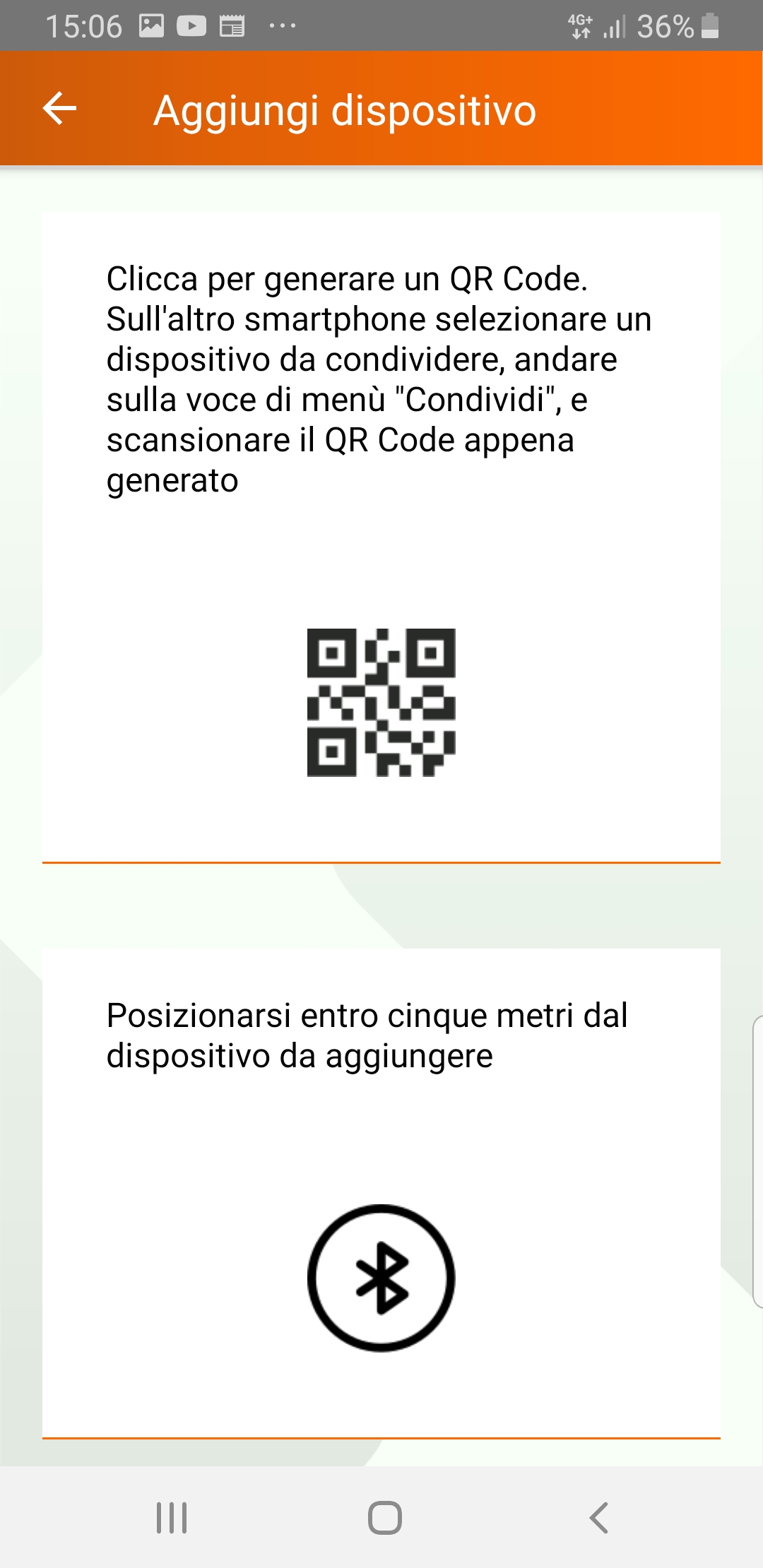

1) Sul telefono del secondo utente, dopo aver scaricato L’App myEVA, dalla pagina “Aggiungi dispositivo”, selezionare il QR code per ingrandirlo.

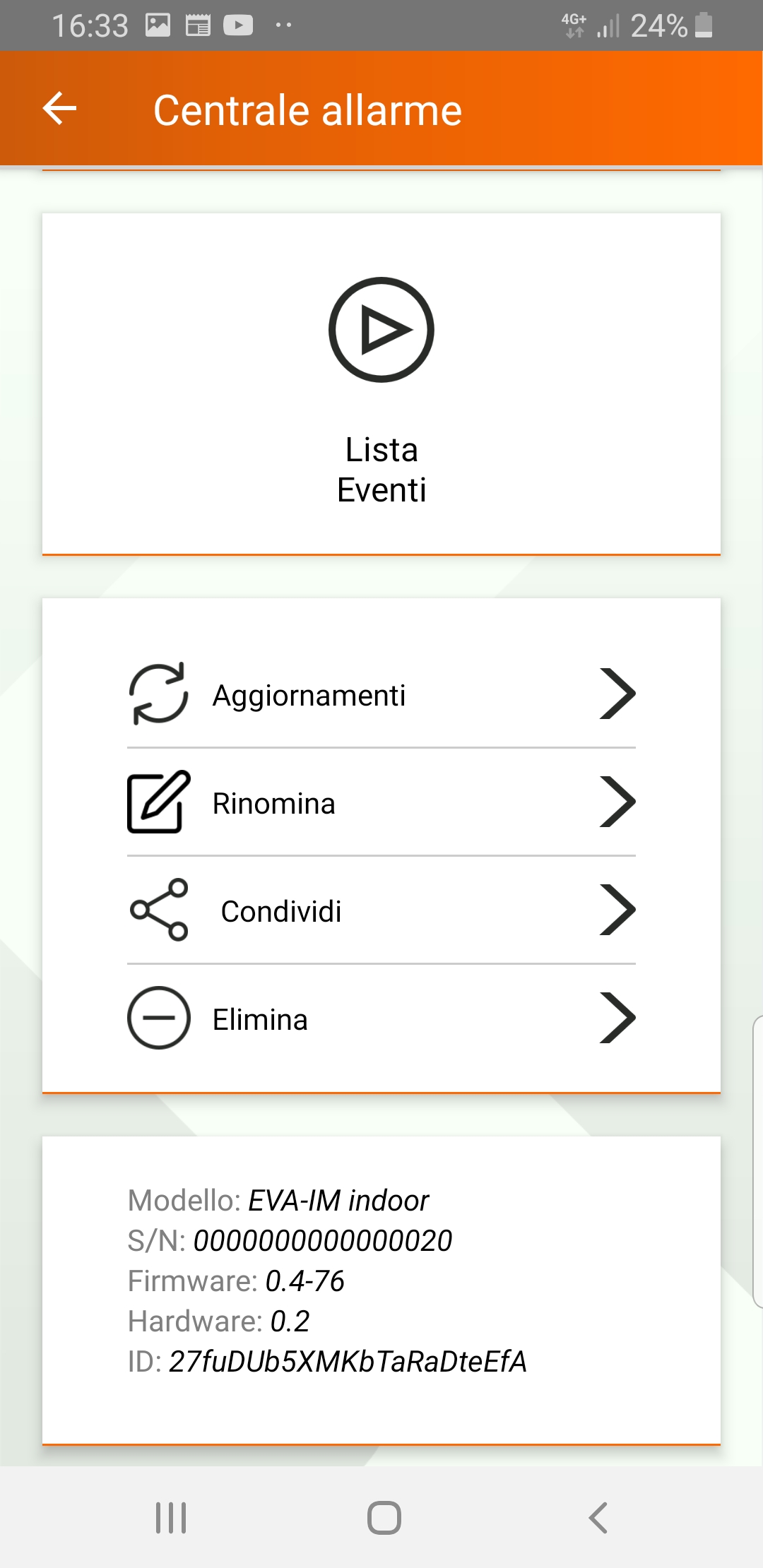

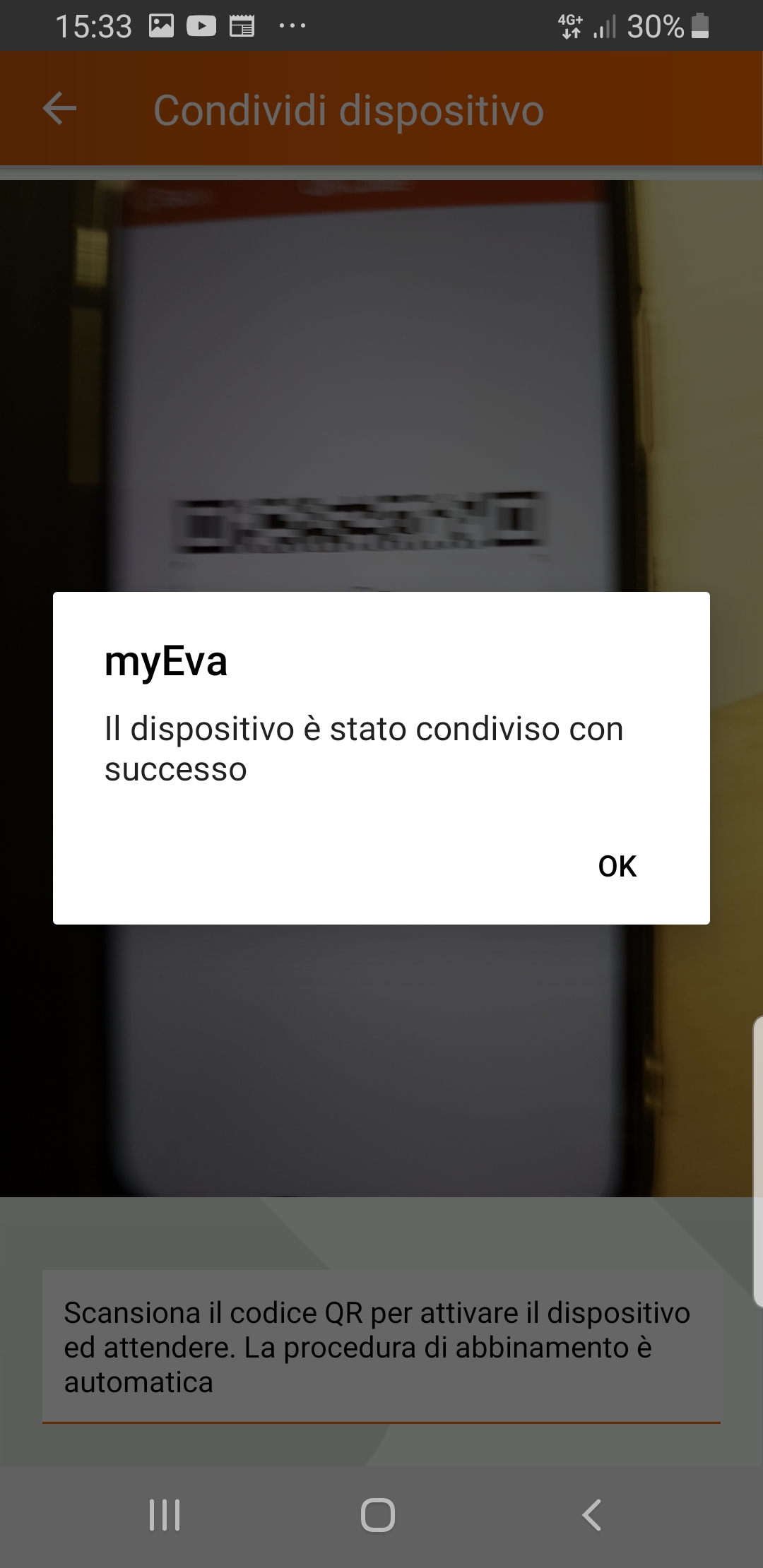

2) Sul primo smartphone eseguire il comando “Condividi” e inquadrare il QR code del secondo smartphone. In questo modo anche il secondo utente potrà collegarsi ad EVA-C

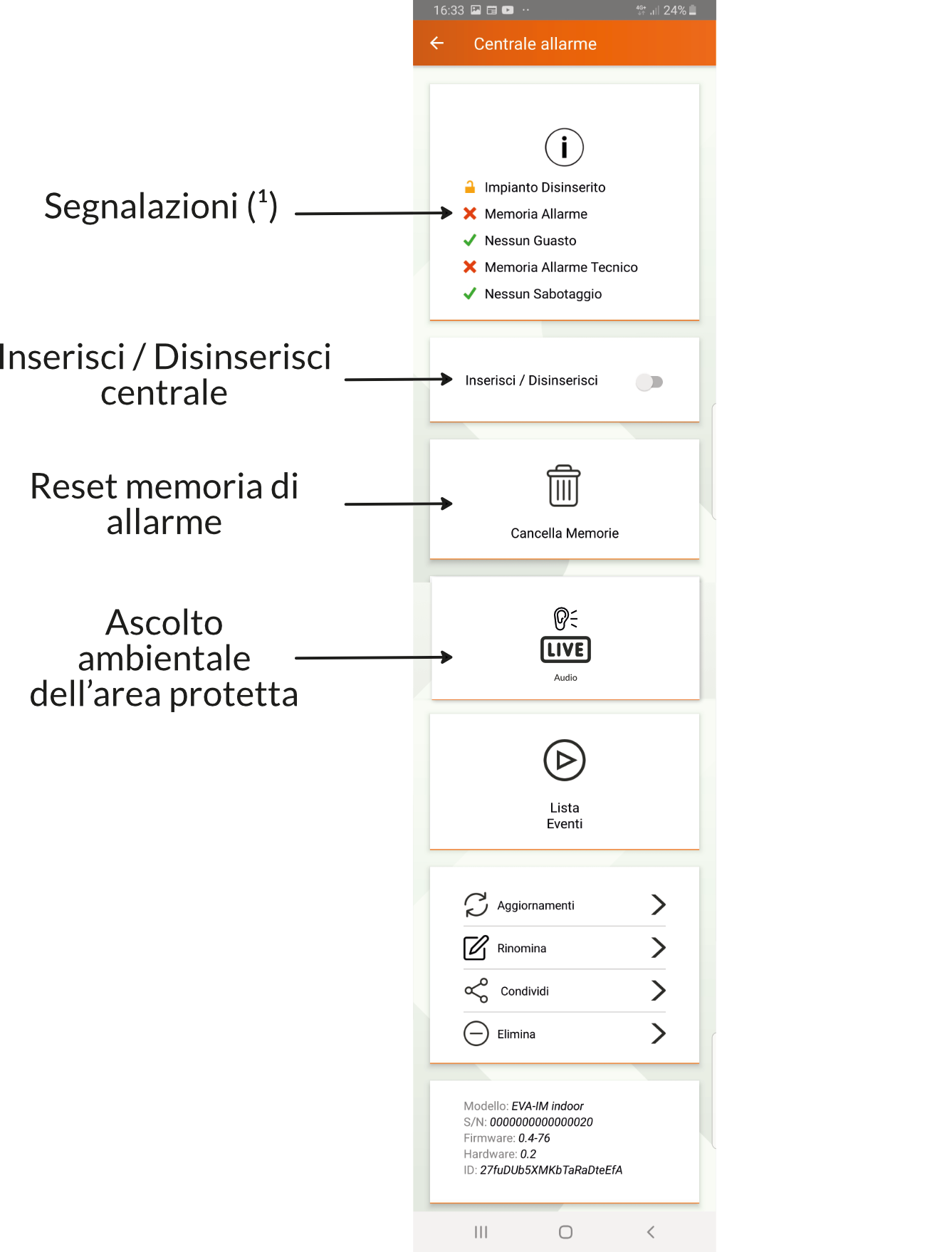

UTILIZZO APP MyEva

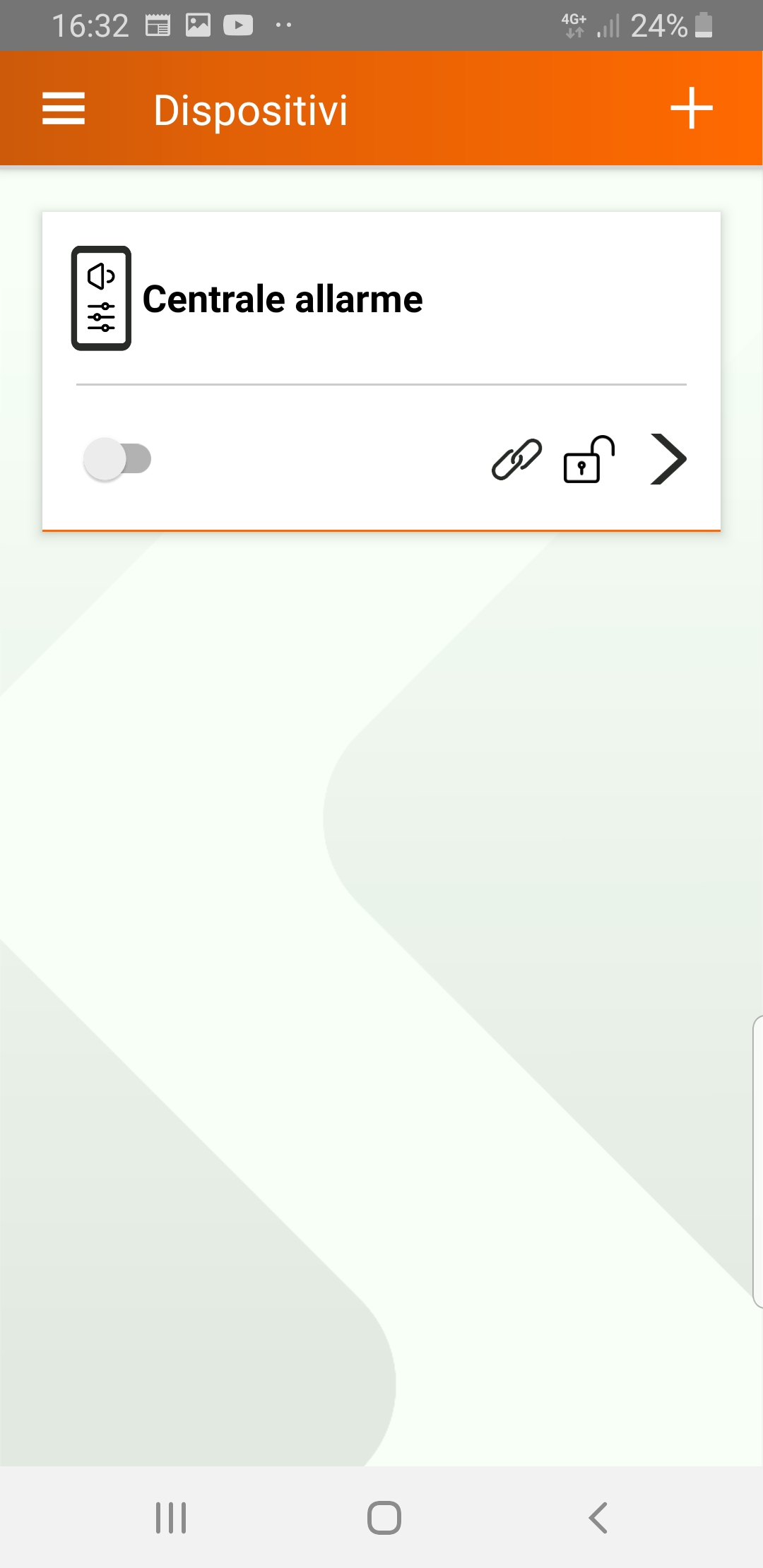

Dopo aver eseguito le operazioni di configurazione è possibile controllare il dispositivo tramite l’APP MyEva. Nel menù telecamere, per ogni dispositivo installato sono disponibili seguenti comandi.
(1) Segnalazioni
| RIGA | SEGNALAZIONE | DESCRIZIONE |
|---|---|---|
| PRIMA RIGA | Impianto inserito | Impianto attualmente inserito I2 attivo |
| Impianto disinserito | Impianto attualmente non inserito I2 disattivo | |
| Impianto in allarme | Allarme impianto in corso I3 attivo | |
| Memoria allarme | Allarme impianto avvenuto. Segnalazione non cancellata | |
| SECONDA RIGA | Guasto impianto | Guasto impianto in corso I4 attivo |
| Memoria guasto impianto | Guasto impianto avvenuto. Segnalazione non cancellata | |
| Nessun guasto | Guasto impianto attualmente non attivo I4 disattivo | |
| TERZA RIGA | Allarme tecnico | Allarme tecnico in corso I1 attivo |
| Memoria allarme tecnico | Allarme tecnico avvenuto. Segnalazione non cancellata | |
| Nessun allarme tecnico | Allarme tecnico attualmente non attivo I1 disattivo | |
| QUARTA RIGA | Sabotaggio | Dispositivo EVA-I in condizione di sabotaggio |
| Memoria sabotaggio | Dispositivo EVA-I con sabotaggio avvenuto. Segnalazione non cancellata | |
| Nessun sabotaggio | Dispositivo EVA-I non in condizione di sabotaggio |
Utilizzando la scheda EVA-M come indicato, le funzionalità introdotte, sono le seguenti:
- Tramite l’App myEVA, da remoto è possibile inserire/disinserire la centrale e verificarne lo stato;
- In caso di allarme generale, guasto in centrale, allarme tecnico, EVA-C trasmette le relative notifiche all’utente;
- Grazie al microfono previsto a bordo, è possibile effettuare l’ascolto ambientale della zona dove il dispositivo EVA-C è installato.
Questa soluzione permette di aggiornare impianti di allarme esistenti, inserendo le funzionalità di trasmissione allarmi, ascolto ambientale e controllo remoto da cloud tramite APP.
